UP-GM 203 plaka ve lamalar işleme, delik delme ve kesme kolaylığı ve uygunluğu açısından çok kullanışlıdır. Müşterilerimizden gelen teknik resimlere göre kesilerek üzerindeki tüm işlemleri yapılarak sevk edilir. 1-RAL 7035 Renk 2-UL94- V0 Yanmazlık Sınıfı 3-CTP Malzemeden mamuldür. 4-Su absorbsiyonu düşüktür.
UP-GM 203 Kompozit Plaka ve Lamalar
(UP GM 203)
(GPO-3 | HM 2471)
Standardlar :
- EN 60893 e göre : UP GM 203
- NEMA LI-1 e göre : GPO-3
GENELLİKLE ELEKTRİK PANO ve TRAFOLARINDA KULLANILMAKTADIR
- Halojen gazı salgılamaz
- UL 94, level V0 yanmazlık sınıfına sahiptir
- CTI 600
Tanım
UP-GM 203 özel reçine ile preslenmiş bir plakadır. Kullanılan hammadde içeriği sayesinde halojen gazı salgılamaz, cam elyaf mat ile güçlendirilmiş alev ilerletmeyen doymamış polyester reçineden üretilmektedir. Mükemmel dielektrik dayanımı özelliği nedeniyle genellikle elektrik pano ve trafoları içerisinde izolasyon amacıyla kullanılmaktadır.
RoHS Direktifi
EU-direktifine göre (2015/863/EU (RoHS-Direktive), 4 maddeye göre 1, kullanılması istenmeyen tehlikeli herhangi bir hammadde içermemektedir.
Renk
RAL 7035
Standard Ölçüler
800 x 1200 mm (2 - 30 mm kalınlık)
İsteğe göre bütün plakadan teknik resimleriniz doğrultusunda kesim ve delik işleri yapılmaktadır.
| UP-GM 203 CAM ELYAF TAKVİYELİ POLYESTER İZOLE PLAKA TEST PLAN ÇİZELGESİ UP-GM 203 GLASS FİBER REINFORCED POLIESTER (GFRP) ISOLATED PLATE TEST PLAN |
|||||
|---|---|---|---|---|---|
| NO. | TEST TANIMI TEST DESCRIPTION |
BİRİM UNIT |
REFERANS REFERENCE |
TEST DEĞERİ TEST VALUE |
TEST METODU ve STANDARDLAR TEST METHOD and STANDARDS |
| 1 | Malzeme yoğunluğu Density |
gr/cm3 | max. 1,8 | 1,73 | TS EN ISO 1183-1,Method A |
| 2 | Çentik darbe dayanımı Charpy impact strength |
kJ/m2 | min. 40 | 114 | TS EN ISO 179-1/1eU |
| 3 | Su absorbsiyonu Water absorption |
mg. | max. 63 | 24 | TS EN ISO 62, Method 1 |
| 4 | Basma Mukavemeti Compression Strength |
Mpa | min. 250 | 264 | TS EN ISO 604, Type B |
| 5 | Çekme Mukavemeti Tensile Strength |
Mpa | min. 70 | 128 | TS EN ISO 604, Type B |
| 6 | Kızaran Tel Deneyi Glow wire test |
C | 960 C | BAŞARILI POSITIVE |
TSE EN 60695-2-13 |
| 7 | Çalışma sıcaklığı Thermal endurance |
C | min. 155 | 178,5 | TS EN ISO 75-1/3 IEC 60216 |
| 8 | Eğilme mukavemeti Flexural Strength |
Mpa | min. 130 | 277,7 | TS EN ISO 178 |
| 9 | Eğilme modülü Elasticity modulus |
Mpa | avg. 8000 | 12780 | TS EN ISO 178 |
| 10 | Mukayeseli yüzeysel kaçak yolu indisi tayini CTI600 Proof tracking index CTI600 |
CTI | 600 | BAŞARILI POSITIVE |
TSE EN 60695-11-10 IEC 60112 |
| 11 | Alevlenebilirlik Flammability |
UL 94 Category | V0 | BAŞARILI POSITIVE |
TSE EN 60695-11-10 IEC 60112 |
| 12 | Elektriksel dayanım 90 C yağda Electric strength in 90 C oil |
kV/mm. | min.9 | 13,88 | IEC 60243-1 |
| 13 | Delinme gerilimi Breakdown voltage in 90 C oil |
kV | min.35 | 151,46 | IEC 60243-1 |

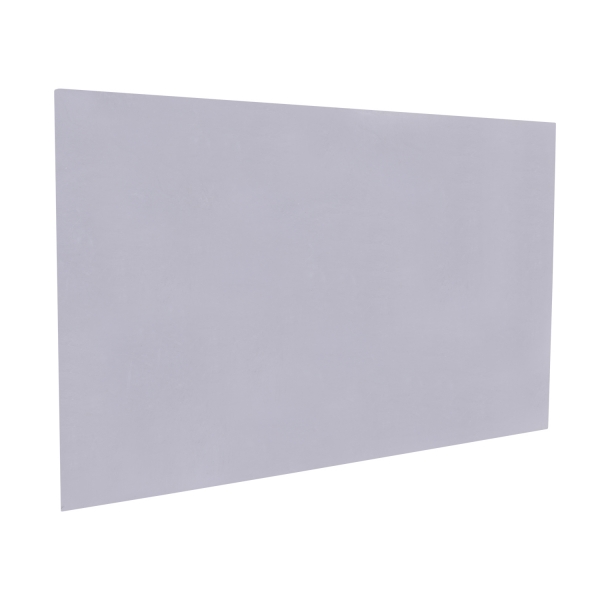

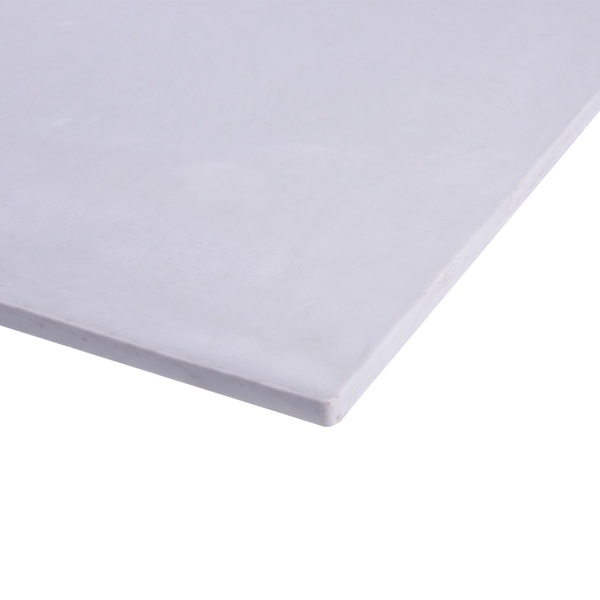

CTP Plaka 800*1200 mm.

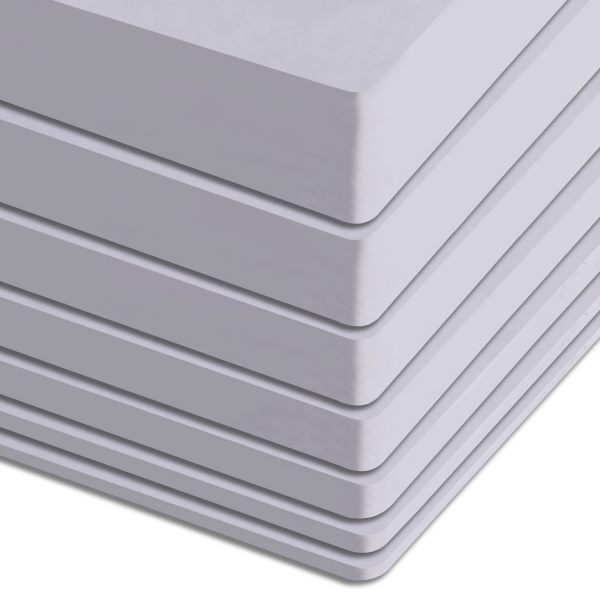

3 mm. den 30 mm. Kalınlığa Kadar CTP Plakalar

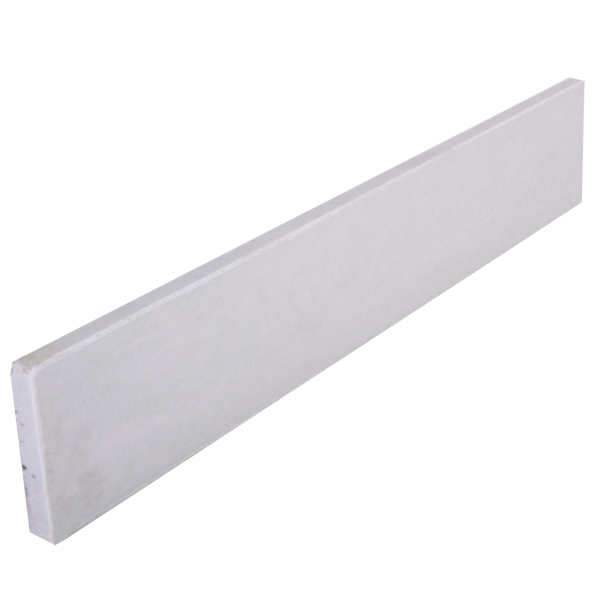

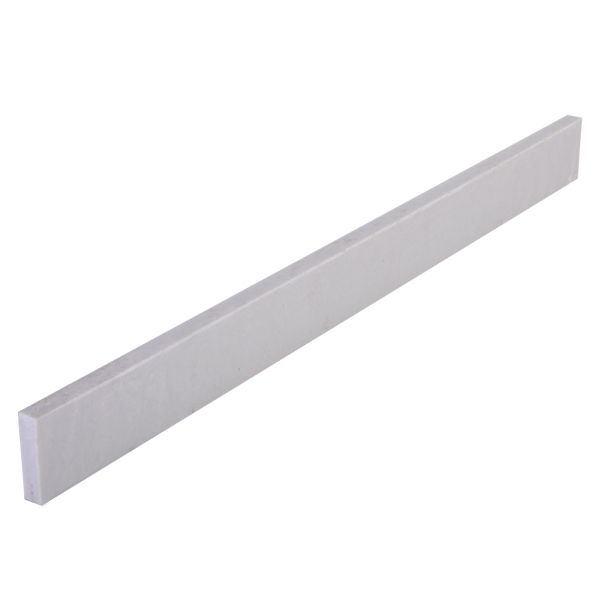

KL-10*75*1200 mm. CTP Lama

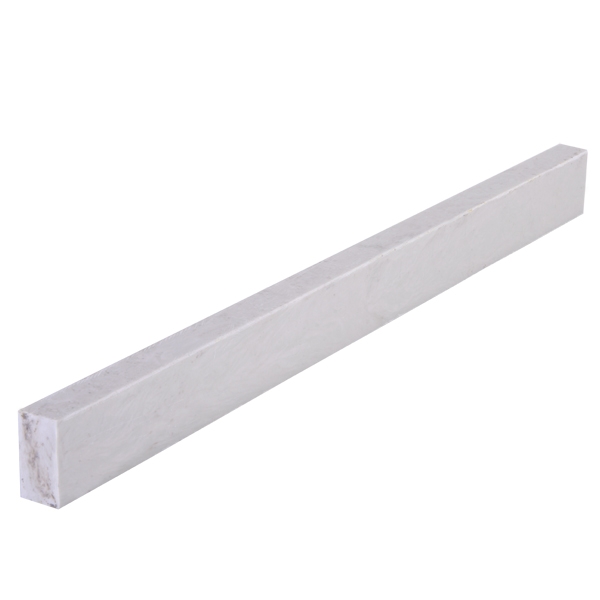

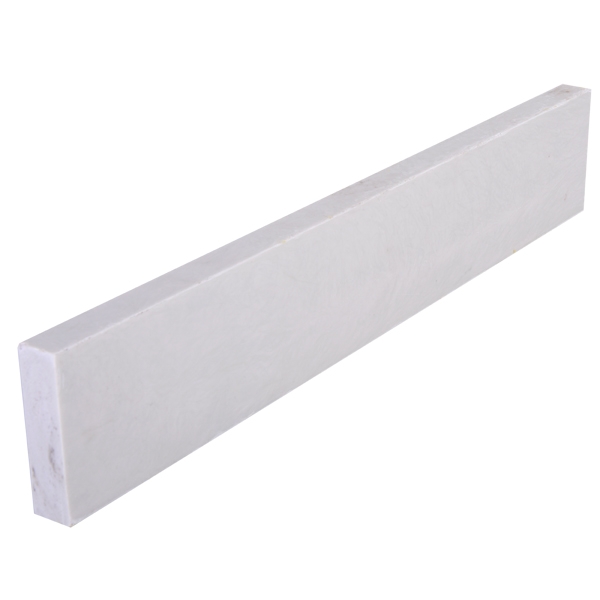

KL-20*75*1200 mm. CTP Lama
KL-10*40*1200 mm. CTP Lama
KL-20*40*1200 mm. CTP Lama

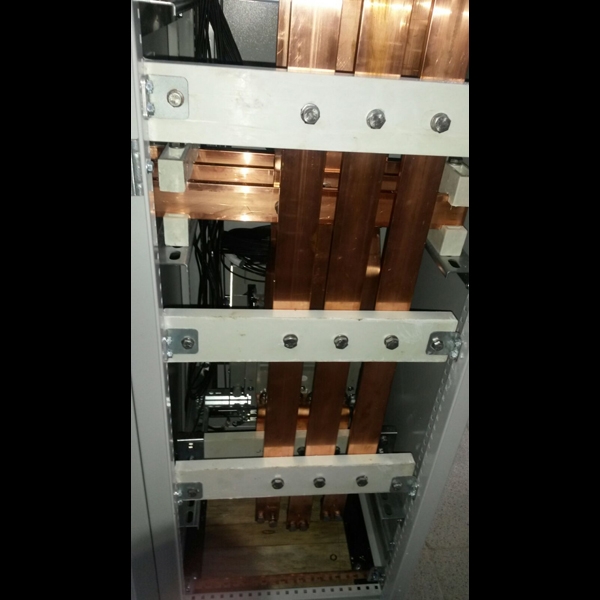

CTP Lama kullanım alanları-1

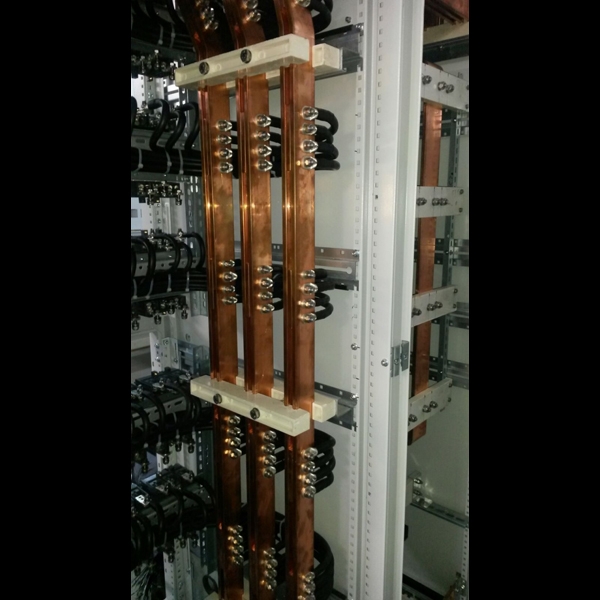

CTP Lama kullanım alanları-2

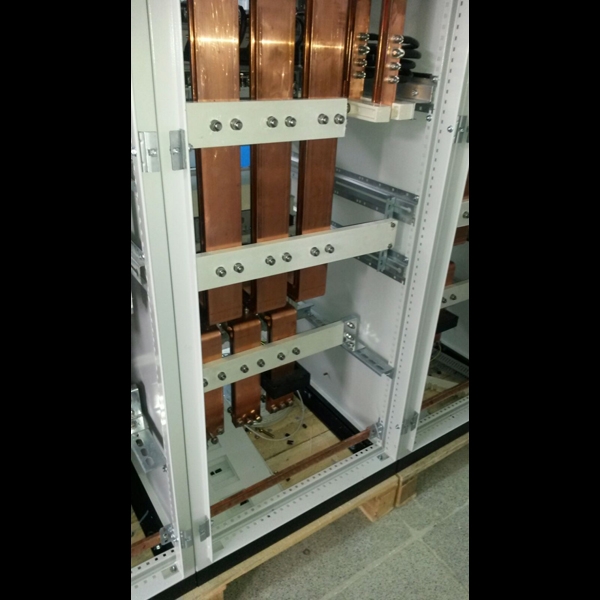

CTP Lama kullanım alanları-3
